壓簧式固定熱電偶與顯示儀表等配套使用，可直接測量 0~400 ℃ 范圍內的溫度。 壓簧式固定熱電偶帶有軟性延長導線，可以自由彎曲，具有熱響應時間小，使用方便等特點，適用于塑料擠 出機、輕紡、食品等工業。壓簧固定式鎳鉻- 銅鎳熱電偶通過壓簧將熱電偶端部與被測物的表面緊貼， 以提高測量的可靠性和準確性。
概述
1、結構原理
壓簧式固定熱電偶的作用原理，分度特性及允許偏差，參比端（冷接點）溫度補償, 以及與顯示測量儀表的聯接方法均與一般熱電偶相同。

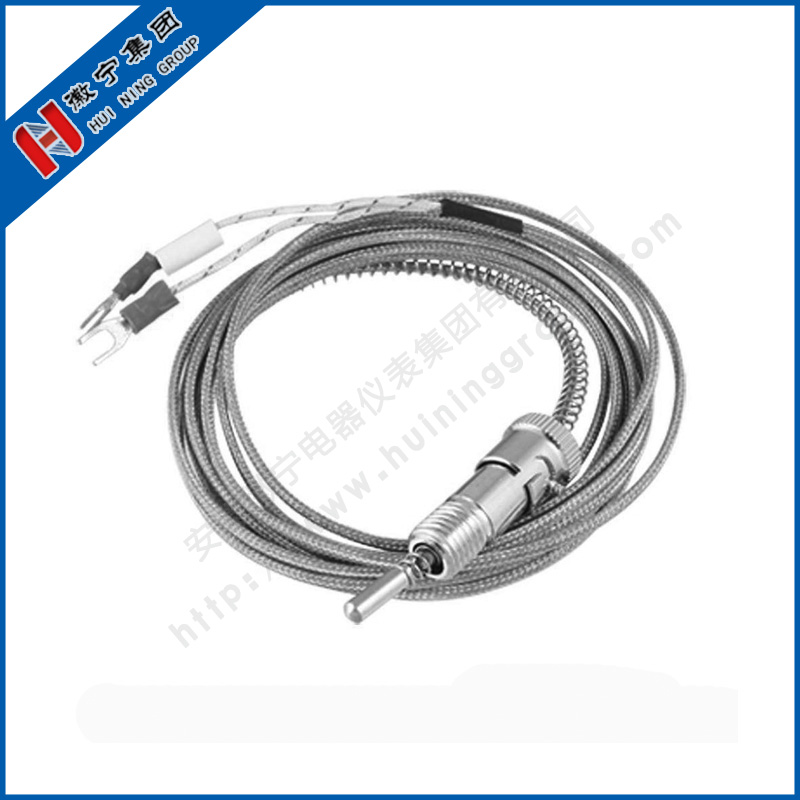

壓簧式固定熱電偶的結構由保護管,安裝螺栓.鎖緊卡套,彈簧及熱電偶導線等組成。
主要技術參數
精度等級：I級或II級
熱響應時間：≤5S
型號
型 號 | 分 度 號 | 測溫范圍℃ | 保護管材質 |
WRET-01 | E | 0-250 | 1Cr18Ni9Ti |
總長 | 保護管長度 |
1000 | 30 |
1500 | 30 |
2000 | 30 |
2500 | 30 |
3000 | 30 |
3500 | 30 |
4000 | 30 |
1000 | 60 |
1500 | 60 |
2000 | 60 |
2500 | 60 |
3000 | 60 |
3500 | 60 |
4000 | 60 |
2、安裝方法
壓簧式固定熱電偶的安裝方法固定安裝在被測物體上面，先將連接螺栓擰緊在被測物體上，再將熱電偶緊貼被測物，擰緊卡套螺釘，最后擰上鎖緊卡套。
