用途：

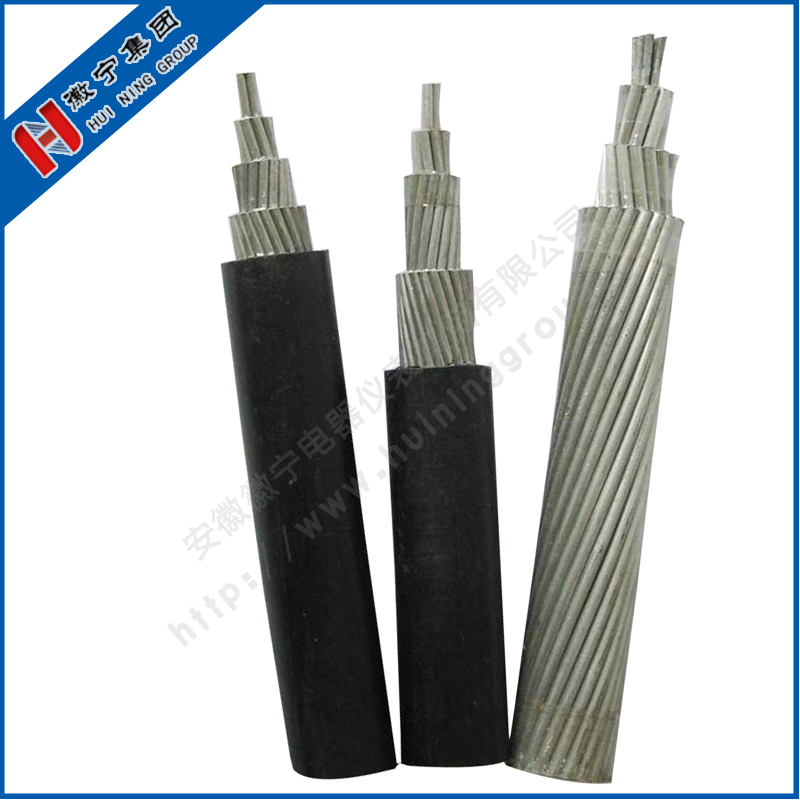

     1~10KV架空絕緣電纜適用于交流50HZ、額定電壓0.6/1~8.7/10KV架空電力線路和變壓器引出線。

電纜品種：

     架空絕緣電纜電壓級分為:0.6/1、3.6/6、6/6（6/10）、8.7/10KV級，分別適用于不同電壓等級輸配電線路的架空敷設。

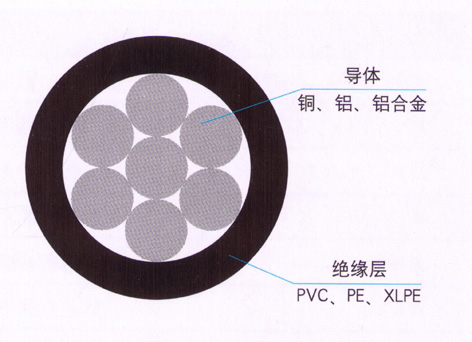

     架空絕緣電纜導電線芯包括：銅芯、鋁芯和鋁合金芯

     架空絕緣電纜絕緣材料包括：耐候聚氯乙烯（PVC）、耐候聚乙烯（PE）和交聯聚乙烯（XLPE）

電纜型號、名稱及適用場合：

型號	名稱	適用場合
JKV、JKLV、JKLHV	銅（鋁、鋁合金）芯聚氯乙烯絕緣架空電纜	架空固定敷設 電纜運行時允許與樹木接觸
JKV、JKLY、JKLHY	銅（鋁、鋁合金）芯耐候聚氯乙烯絕緣架空電纜
JKYJ、JKLYJ、JKLHYJ	銅（鋁、鋁合金）芯交聯聚氯乙烯絕緣架空電纜
JKTRV	軟銅芯聚氯乙烯絕緣架空電纜	用于變壓器引下線
JKTRY	軟銅芯耐候聚氯乙烯絕緣架空電纜
JKTRYJ	軟銅芯交聯聚氯乙烯絕緣架空電纜
JKLYJ/B、JKLHYJ/B	鋁（鋁合金）芯本色交聯聚乙烯絕緣架空電纜	適于避光敷設 適于大跨距敷設避免與樹木長期接觸
JKLY/Q、JKLHY/Q	鋁（鋁合金）芯輕耐候聚乙烯薄絕緣架空電纜
JKLYJ/Q、JKLHYJ/Q	鋁（鋁合金）芯輕交聯聚乙烯薄絕緣架空電纜

注：聚氯乙烯絕緣不推薦在輕型和高壓使用

敷設條件及使用特性：

     電纜長期最高工作溫度：聚氯乙烯耐候聚乙烯絕緣電纜70℃.

                           交聯聚乙烯絕緣電纜90℃

     電纜敷設溫度不低于-20℃

     電纜最小彎曲半徑R：電纜直徑D≤25mm者R≥4D、D＞25mm者R≥6D

     絕緣層能防止戶外架設雨淋連電，運行安全。并有外腐功能，電纜可在沿海等有腐蝕性氣體的環境中架設。



性能參數：

導體截面mm2		10	16	25		35	50	70	95			120	150	185		240
20℃直流電阻最大值Ω/km	硬銅芯	1.906	1.198	0.749	0.540		0.399	0.276		0.199	0.158		0.128		0.1021	0.0777
	軟銅芯	1.183	1.198	0.727	0.524		0.387	0.268		0.193	0.153
	鋁芯	3.08	1.150	1.20	0.868		0.641	0.443		0.320	0.253		0.206		0.164	0.125
	鋁合金芯	3.574	1.91	1.303	1.007		0.744	0.514		0.371	0.294		0.239		0.190	0.145
工作溫度下 絕緣電阻 最小值MΩ。Km	PVC    70℃ PE	0.0067	2.217	0.0054	0.0054		0.0046	0.0040		0.0039	0.0035		0.0035		0.0035	0.0034
	XLPE90℃	0.67	0.65	0.54	0.54		0.46	0.40		0.39	0.35		0.35		0.35	0.34
電力拉斷力 最小值N	硬銅芯	3471	5486	4865	11731		16502	23461		31759	39911		49505		61846	79823
	鋁芯	1650	2512	3762	5177		7011	10354		13727	17339		21033		26732	34679
	鋁合金芯	2514	4022	6284	8800		12569	17596		23880	301164		37706		46503	60329



結構參數

1KV

單芯

JKV JKLV JKLHV JKLY JKLHY JKYJ JKLYJ JKLHYJ

截面mm2	導體直徑mm	絕緣厚度mm	電纜直徑mm	參考重量kg/km
				JKV	JKLV JKLHV	JKY JKYJ	JKLY JKLHY YKLYJ JKLHYJ
10	3.8	1.0	5.8	113	51	104	42
16	4.8	1.2	7.2	176	78	164	66
25	6.2	1.2	8.6	270	114	255	99
35	7.4	1.4	10.2	375	159	354	138
50	8.7	1.4	11.5	495	202	471	178
70	10.2	1.4	13.0	695	272	666	243
95	11.7	1.6	14.9	953	366	917	330
120	13.1	1.6	16.3	1188	447	1147	406
150	14.7	1.8	18.3	1466	555	1414	503
185	16.2	2.0	20.2	1830	687	1768	625
240	18.4	2.2	22.8	2390	889	2113	812
