1. 產品用途
煤礦用阻燃通信電纜適用于固定和移動類井下通信。
2. 執行標準 ；MT818.14—2009 ?煤礦用阻燃電纜?
3.
使用特性
3.1電纜長期允許工作溫度-40℃～+50℃，月平均最大相對濕度為95%
（+25℃時）；
電纜允許敷設與安裝的溫度應不低于-10℃；
3.2電纜最小彎曲半徑：MHYV、MHJYV
型電纜為電纜外徑的10倍；其他型號為外徑的15倍。
4.電纜型號及名稱
型 號 | 名 稱 | 主 要 使 用 范 圍 |
MHYV | 煤礦用聚乙烯絕緣聚氯乙烯護套通信電纜 | 用于礦場作普通信號傳輸，適用于固定敷設 |
MHYVR | 煤礦用聚乙烯絕緣聚氯乙烯護套通信軟電纜 | 用于礦場作普通信號傳輸，可移動使用 |
MHYVP | 煤礦用聚乙烯絕緣編織屏蔽聚氯乙烯護套通信電纜 | 用于電場干擾較大的場所作信號傳輸，適用于固定敷設 |
MHYVRP | 煤礦用聚乙烯絕緣編織屏蔽聚氯乙烯護套通信軟電纜 | 用于電場干擾較大的場所作信號傳輸，電纜較柔軟 |
MHYBV | 煤礦用聚乙烯絕緣鍍鋅鋼絲編織鎧裝聚氯乙烯護套通信電纜 | 用于機械沖擊較高的場合作主信號傳輸 |
MHY32 | 煤礦用聚乙烯絕緣鋼絲鎧裝氯乙烯護套通信電纜 | 用于平巷、豎井或斜井作主信號傳輸 |
5. 電纜規格及范圍
型 號 | 標 稱 截 面 mm2 | ||||||
0.75 | 1.0 | 1.5 | 0.75 | 1.0 | 1.5 | ||
芯 數 | 對 數 | ||||||
MHYV | 2～7 | 2～10 | |||||
MHYVR | |||||||
MHYVP | |||||||
MHYVRP | |||||||
MHYBV | |||||||
MHY32 | — | 3～7 | 2～19 | ||||

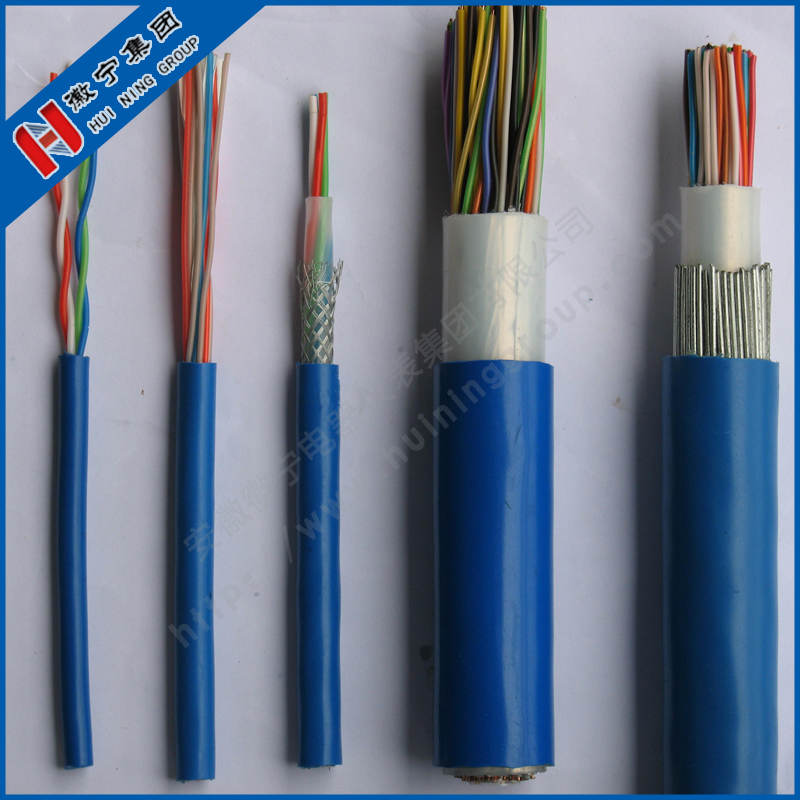

6 典型產品結構示意圖
