概述

在液位測量中，低溫( 0C以下)介質能使容器表面結霜，以致霜層覆蓋容器表面所以用一般的玻璃板液位計測量低溫介質的液位是不可能的。防霜式玻璃板液位計是專為測量低溫介質液位設計的，可透過防霜翅片清晰地觀察到被測介質的液位。在儀表兩端針型閥內，裝有安全球，當玻璃板遭意外而破裂時，鋼球能在容器壓力作用下自動關閉針型閥，以免介質大量外流。

玻璃板液位計測量介質液位的原理均為連通器。防霜式玻璃板液位計除這一原理外， 還根據物理學中溫度梯度原理,當有一傳遞溫度的材料接觸低溫源時，離低溫源越遠的地方，其溫度越接近于周圍環境溫度，這就解決了液位讀取問題。

本液位計裝有防霜翅片，就是基于這一原理設計的，在翅片上可讀取容器的液位。

主要技術參數

測量范圍: 580、920、1260、 1600、1940mm

可視范圍: H=L-300

公稱壓力: S4.0 MPa

工作溫度: -160~ 0C;

針閥自動關閉壓力: 20.3MPa

沖洗、排污口: M12x1.25 (內螺紋)

連接法蘭: HG5016-58 (凸面法蘭)

當壓力為1.6MPa時，連接法蘭按PN2 .5MPa, DN25制造

當壓力為4.0MPa時，連接法蘭按PN64MPa, DN25制造

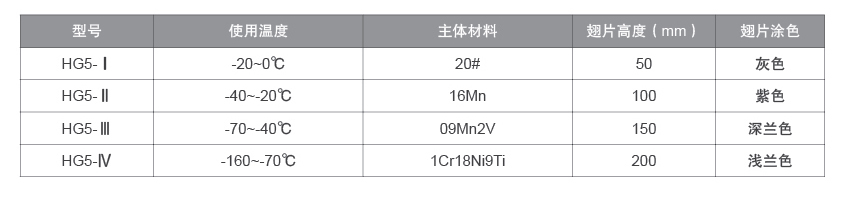

使用溫度與儀表材料的關系
