概述

HG5型玻璃板液位計適用于直接指示各種塔、罐、槽、箱等容器內介質液位。在儀表上下閥內裝有安全鋼球，當玻璃意外破損時，鋼球能在容器內壓力的作用下，自動關閉液流通道，以防止液體繼續外流。

根據連通器原理，將容器內介質液位引至外部玻璃板液位計，并從透明玻璃表面讀得液位實際高度。儀表閥桿密封填料采用柔性石墨壓環，故密封性能更佳。

主要技術參數

測量范圍(安裝中心距L mm): 300、500、800、1100、1400、 1700

公稱壓力: 2.5. 4.0、6.4MPa

工作溫度: -20~250

鋼球自動關閉壓力: 20.2MPa

伴熱蒸汽壓力: 20.6MPa

伴熱蒸汽夾套接頭: G1/2" (外螺紋)

接液材質:碳鋼或1Cr18Ni9Ti

連接法蘭: JB/T82.2-94、DN20、PN4.0凸面法蘭

若采用其他法蘭標準(如GB、ANSI、HGJ)請用戶在訂貨時注明

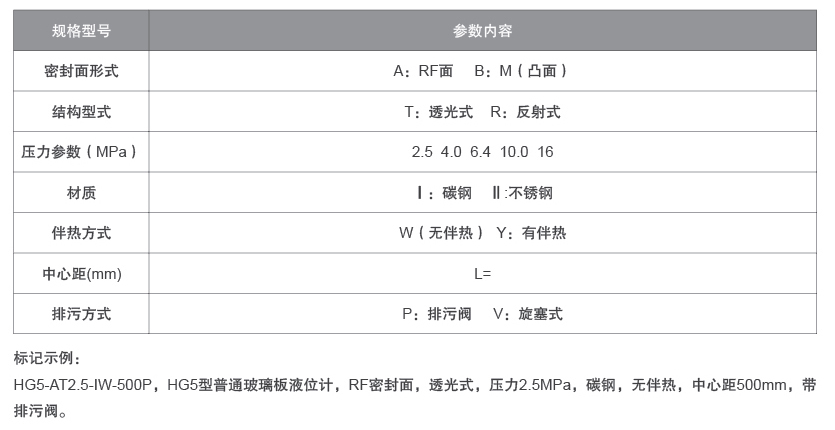

HG5型玻璃板液位計型號規格
