概述與原理

B43H石英玻璃管液位計是一次儀表設備，安裝在鍋爐等容器上，直接觀測水位，是監視鍋爐水位、保障鍋爐安全運行的可靠?jī)x表。

石英玻璃管液位計由.上閥(汽閥)、下閥(水閥)、表體、排污閥、平衡管等組成。上閥和下閥是快速組合閥，除手動快速全開與全閉外，由于閥體內部有保險閥座與保險鋼球，當石英玻璃管突然爆裂時，保險鋼球在高壓汽水的沖擊下高速頂向保險閥座，自動關閉表體的上下通道，直至手動關閉快速閥為止。保險鋼球的復位，通過平衡管取得壓力平衡，靠保險鋼球的自重而取得，因此不會出現假水位等不良現象。

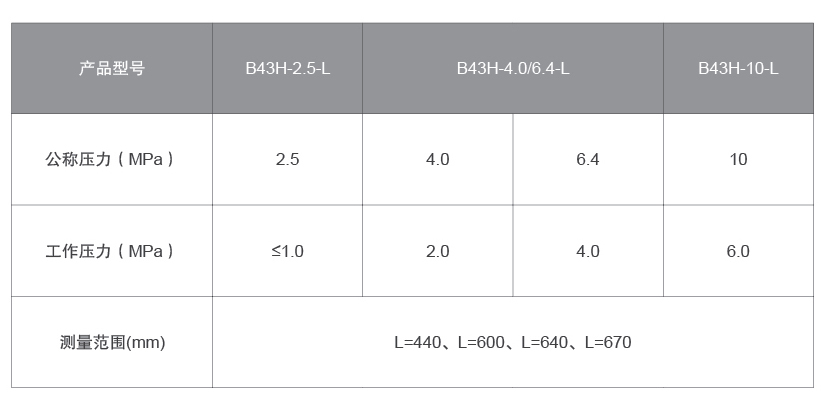

技術參數

公稱壓力(MPa) : 2.5、4.0、 6.4、10.0

工作溫度:≤4509

安裝中心距 : 440、600、640、670
