概述與原理

B49H雙色水位計是就地顯示儀表設備，主要安裝在鍋爐汽包或各種液體的壓力容器上，直接觀測水位。雙色水位計通過光學原理所顯示的鍋爐水、汽部分都是有色的。汽呈紅色、水呈綠色，汽紅水綠，汽滿全紅，水滿全綠，隨水位變化自動連續，是監視鍋爐水位、保障鍋爐安全運行的可靠儀表。

水位計的閥門法蘭與鍋爐汽包或容器法蘭相聯接，使水位計和鍋爐汽包或容器構成一個連通的回路，根據連通器的原理，水位計的液面高度就是鍋爐汽包或容器里的水(液)位高度。水位計主要由表體、光源總成和閥門組成。在工作狀態時，上、下閥呈開啟狀態(此時排污閥呈關閉狀態)。

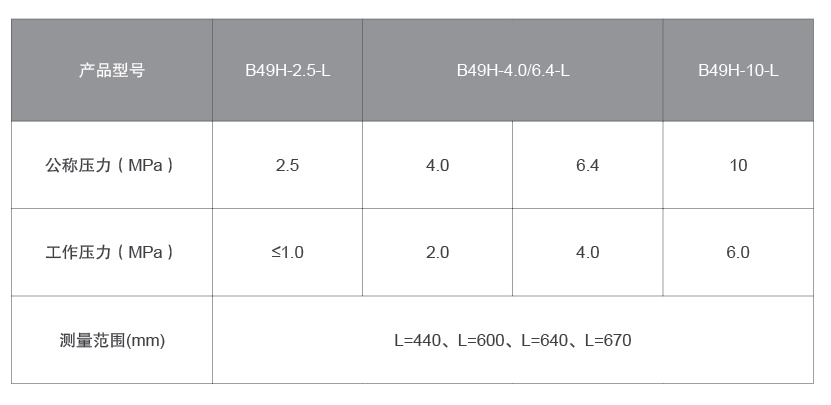

技術參數

公稱壓力(MPa) : 2.5、4.0、 6.4、 10.0

工作溫度:≤450℃

光源:電子節能燈( E27螺口/白色) 2只( AC220V/13W~20W )

安裝中心距 : 440、 600、640、 670

法蘭標準: JB/T81-94DN25、 JB/T82. 2-94DN25. JB/T81-94DN20
