雙金屬溫度計是一種接觸式測量儀表，適用于中、低溫環境的現場測溫，可用來直接測量-80~500℃范圍內氣體、液體和蒸汽的溫度，是替代工業水銀溫度計的理想產品，廣泛適用于石油、化工、機械、船舶、發電等工業和科研部門。具有無汞害，易讀數，堅固耐用等優點。

雙金屬溫度計的原理是利用兩種不用材質的金屬復合片后，因熱脹冷縮的系數不同，產生扭曲而帶動指針偏轉的原理來測溫的。雙金屬片的一端固定，一端與轉軸相連接，當溫度變化時，雙金屬片產生軸向扭動，從而帶動轉軸旋轉，轉軸又帶動指針偏轉一個角度，指向刻度盤上的溫度值?；窘Y(jié)構由刻度盤、轉角彈簧、轉軸、感溫元件、保護管，并配以各種固定裝置。（表蓋、外殼、玻璃、密封圈、面板、指針、轉角彈簧下固定件、轉角彈簧、轉角彈簧上固定件，轉軸、感溫元件、保護管、保護管接頭，外螺紋并帽）。公稱壓力一般是在指定工作溫度下，保護管所能承受的靜態下壓而不破裂。公稱壓力不僅與保護管材料、直徑壁厚有關，還與其安裝方式、置入深度，以及被測介質的種類流速有關。雙金屬溫度計的保護管插入被測介質中的長度為最小置入深度，是保護管直徑的8倍。

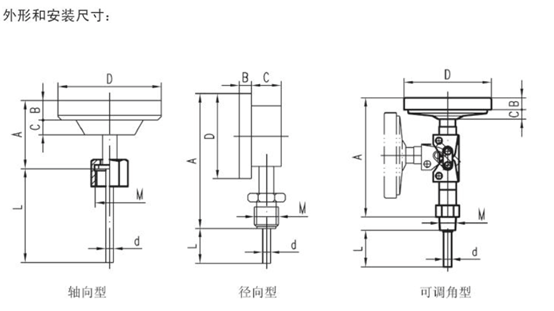

按雙金屬溫度計指針盤與保護管的連接方向可以把雙金屬溫度計分成軸向型、徑向型、135°向型和萬向型四種。

1、軸向型雙金屬溫度計：指針盤與保護管垂直連接。(圖2）

2、徑向型雙金屬溫度計：指針盤與保護管平行連接。(圖2）

3、135°向型雙金屬溫度計：指針盤與保護管成135°連接。

4、萬向型雙金屬溫度計：指針盤與保護管連接角度可任意調整。(圖2）
